灵敏度矩阵

从影响表出发的20页入门讲解。数值影响表为教学构造，不是设备标定数据；DLM/SLM采用与光刻像差补偿吻合的公开定义，原材料全称仍待核对。

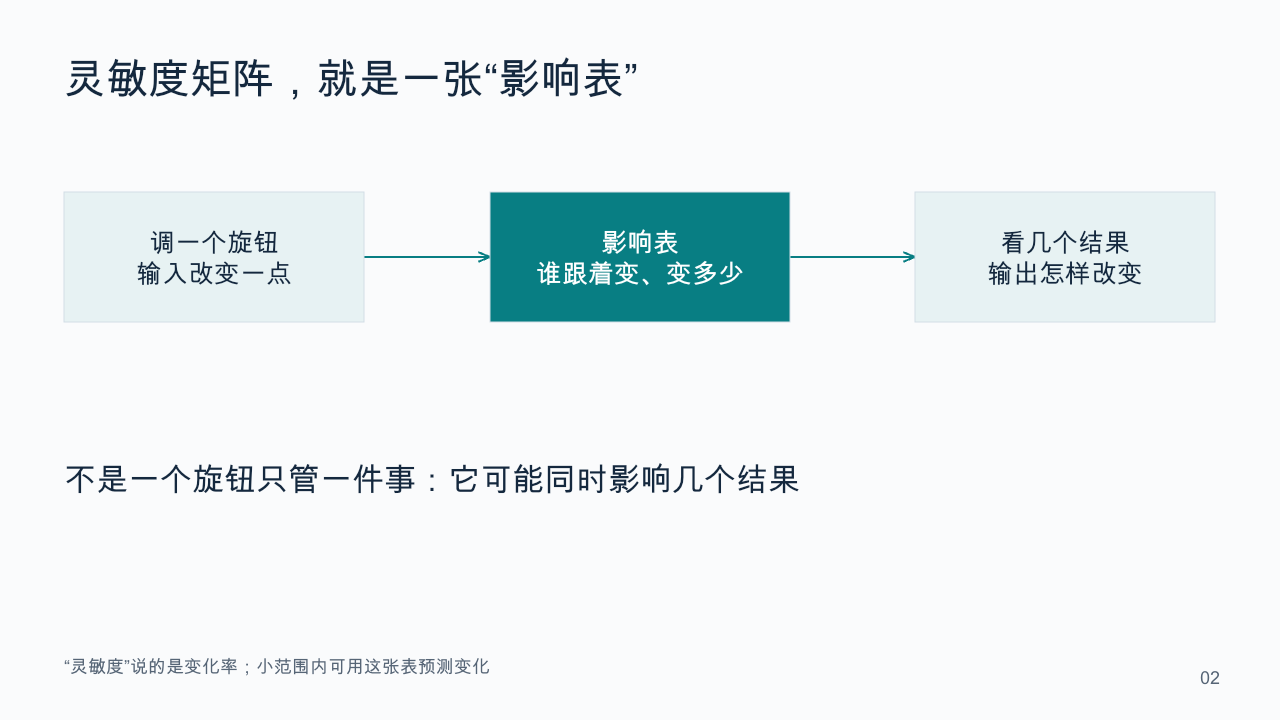

输入可以是镜片位移、波长变化、台体高度等，输出可以是波像差、焦点或图案位置等。影响表的每个格子回答：某个输入改变一小份，某个输出跟着改变多少。正负号说明变化方向，不是好坏。矩阵是局部工作点附近的表，所以应在小调节范围内使用。 公开来源（核查日期 2026-10-12）： Chapman & Sweeney, 1998：光刻光学装调、Jacobian 与 SVD https://digital.library.unt.edu/ark:/67531/metadc709579/m1/7/

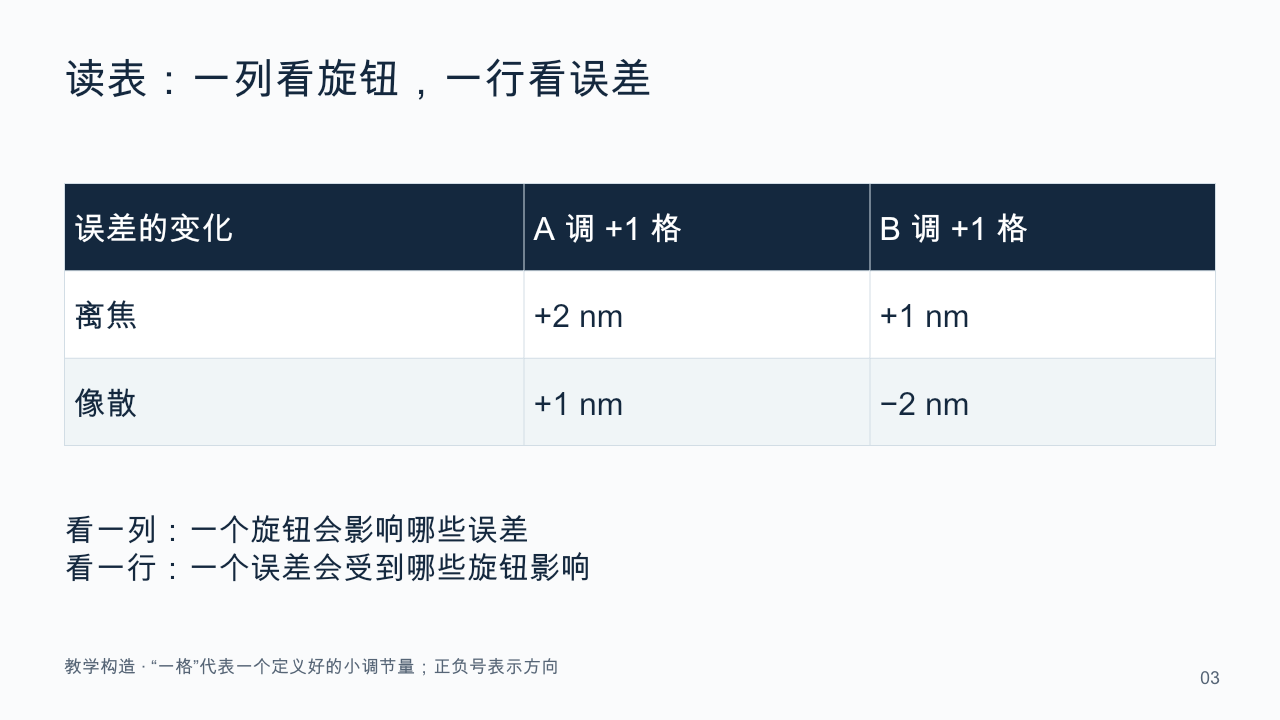

本稿用两个抽象旋钮A、B和两个波像差项：离焦、像散。一格是定义好的小指令增量，没有指定真实执行器单位。教学影响表C=[[2,1],[1,−2]]，单位是nm/格。A调+1格，离焦改变+2nm，像散改变+1nm；B调+1格，离焦改变+1nm，像散改变−2nm。实际设备必须把“格”换成明确单位与标定范围。

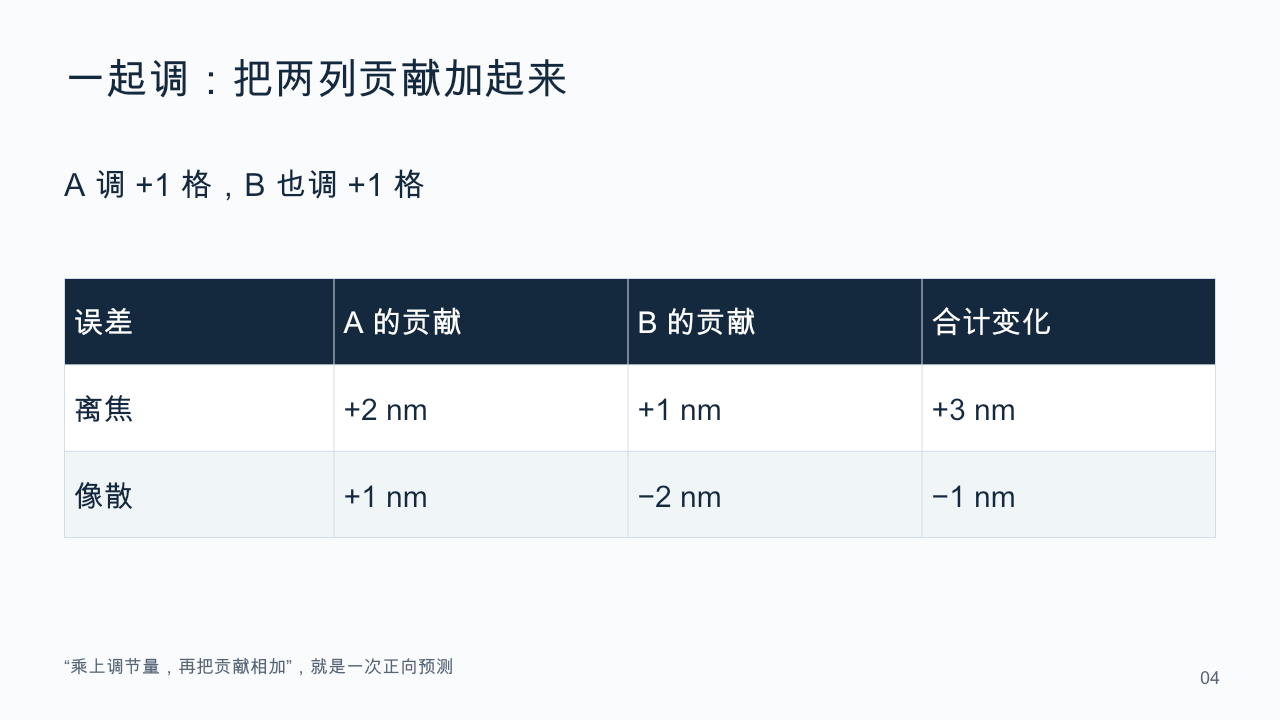

A、B各调+1格，离焦变化2+1=3nm；像散变化1−2=−1nm。这是矩阵乘法的直观含义：将每一列按对应输入变化量乘好，再相加。这里的−1nm表示像散系数朝负方向变化，不意味着像散一定变小；要与调节前的误差比较。

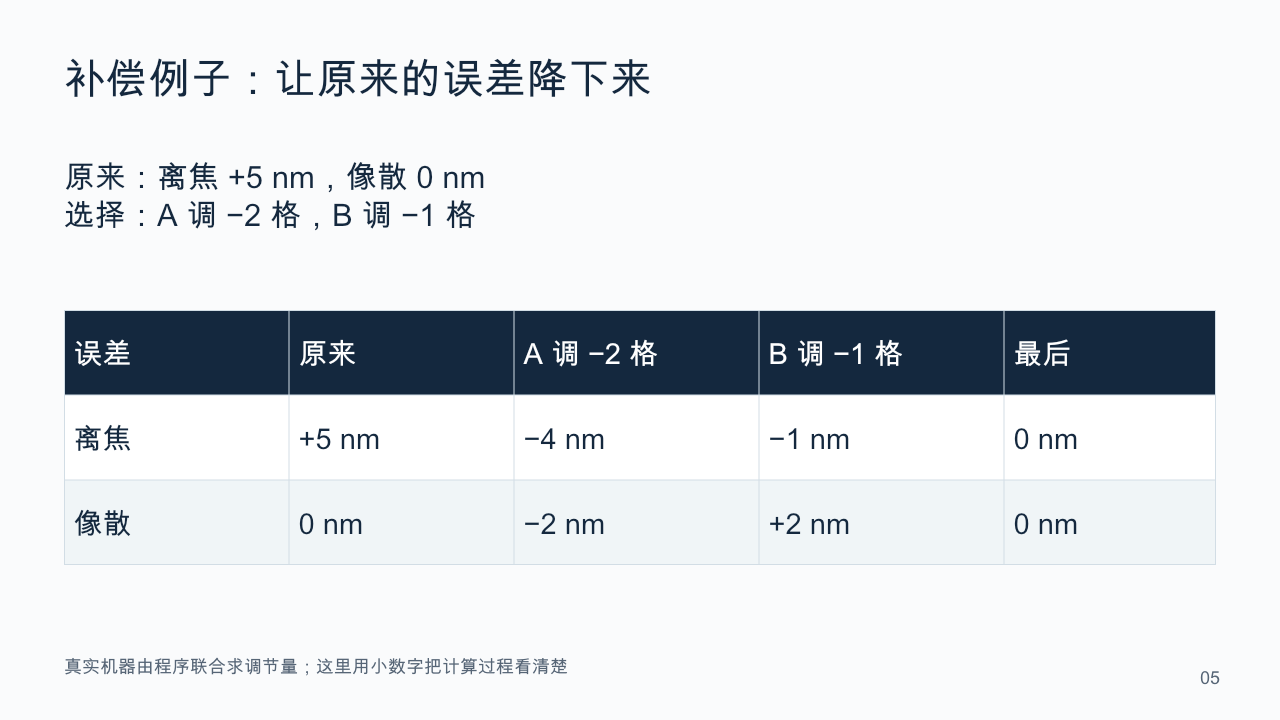

初始离焦系数+5nm，像散系数0nm。根据教学影响表，A调−2格产生[−4,−2]nm，B调−1格产生[−1,+2]nm，合计[−5,0]nm，最终两个误差项都为0。这个完全可消除的例子只是帮助读表，真实系统可能因为执行器范围、矩阵秩或噪声留下残差。

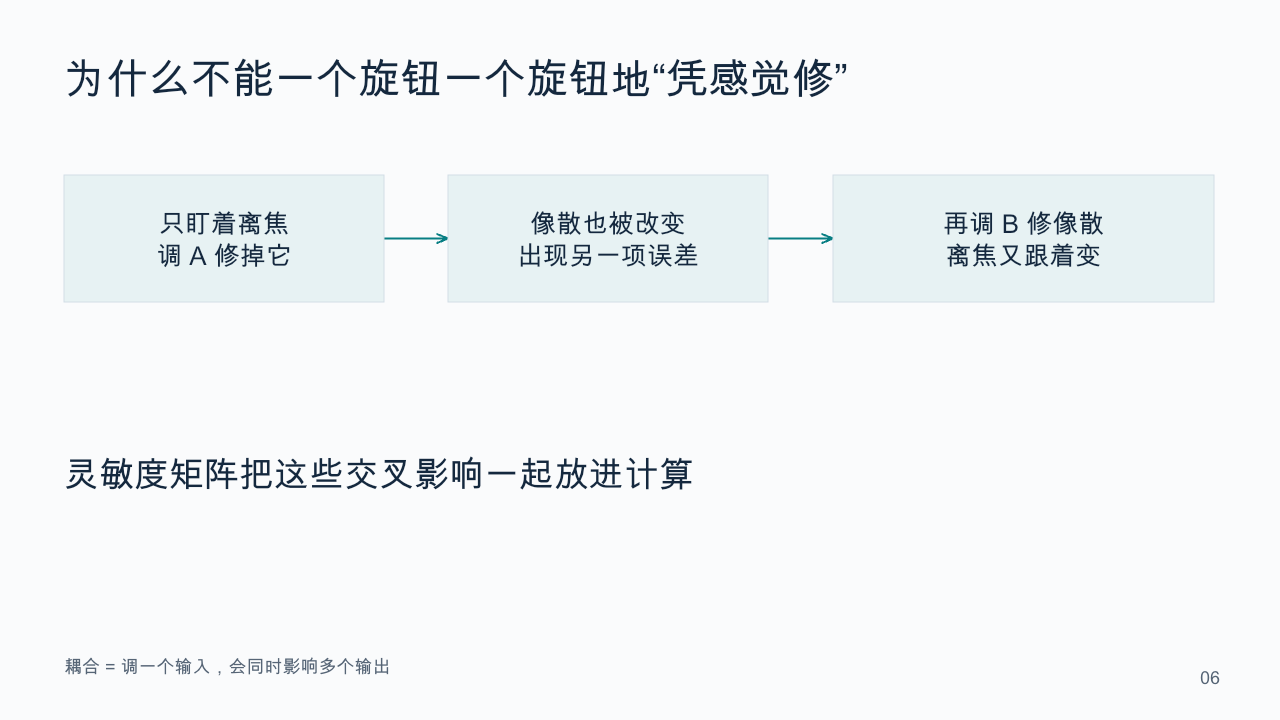

沿用教学表：若只用A把+5nm离焦消掉，需要A=−2.5格，却同时增加−2.5nm像散。继续调B去修像散，又会改变离焦。这种交叉影响叫耦合。联合求解考虑所有主要误差项的响应及权重，避免只优化当前盯着的一项。

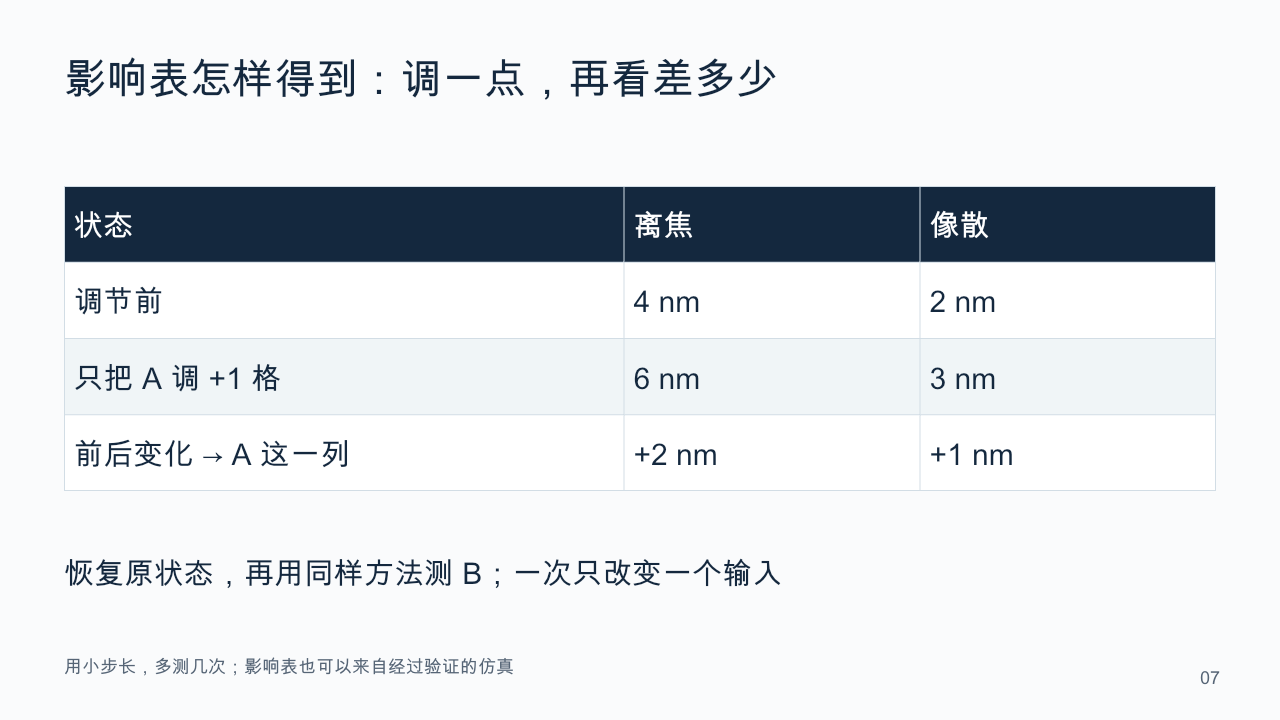

教学标定过程。先固定其他旋钮并记录基线[4,2]nm；A调+1格后测到[6,3]nm，减去基线得到A列[2,1]nm/格；将A恢复，再调B+1格，得到[5,0]nm，差值B列[1,−2]nm/格。实际标定需重复测量，排除漂移，并用不同小步长检查局部稳定性。不要把很大的动作当成局部导数。

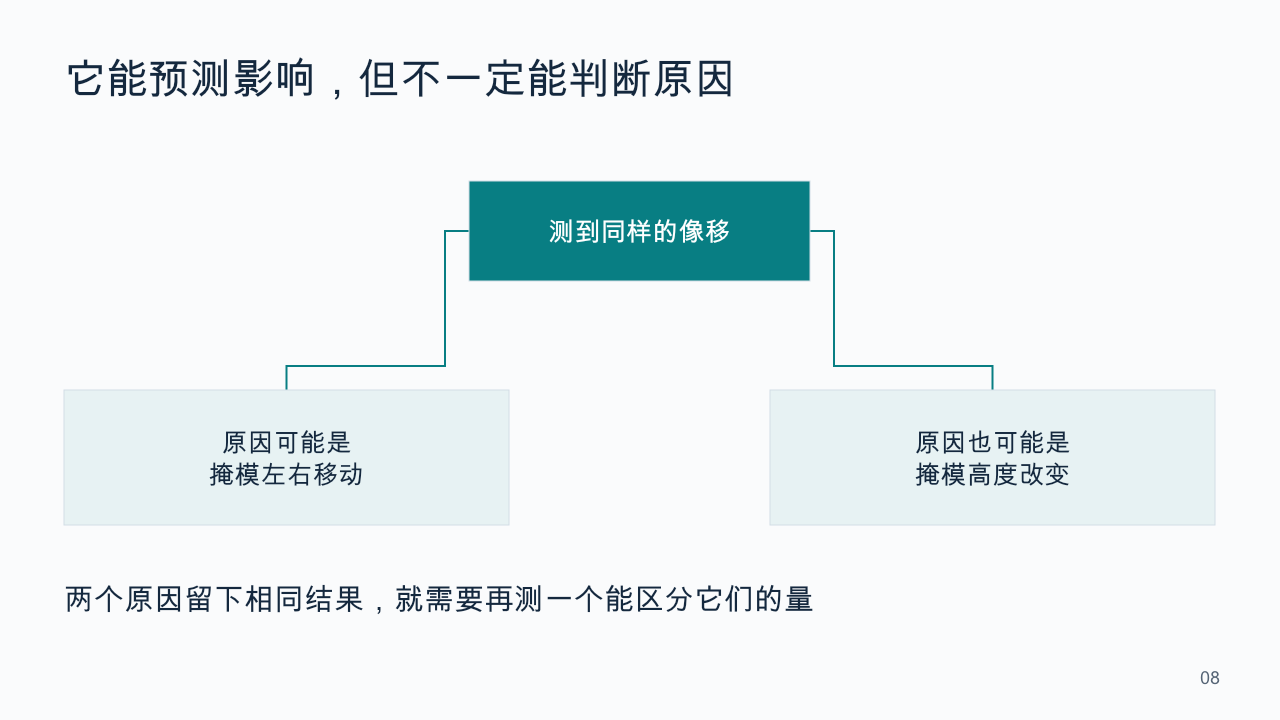

矩阵正向预测：给定输入扰动，计算输出响应。反向辨识则要求不同输入留下可区分的响应。如果两个输入产生几乎一样的输出，即使测得很准确，也可能分不清哪种原因。为此要增加真正独立的观测，例如同时测高度与横向位置。增加重复同类测点不一定有用。

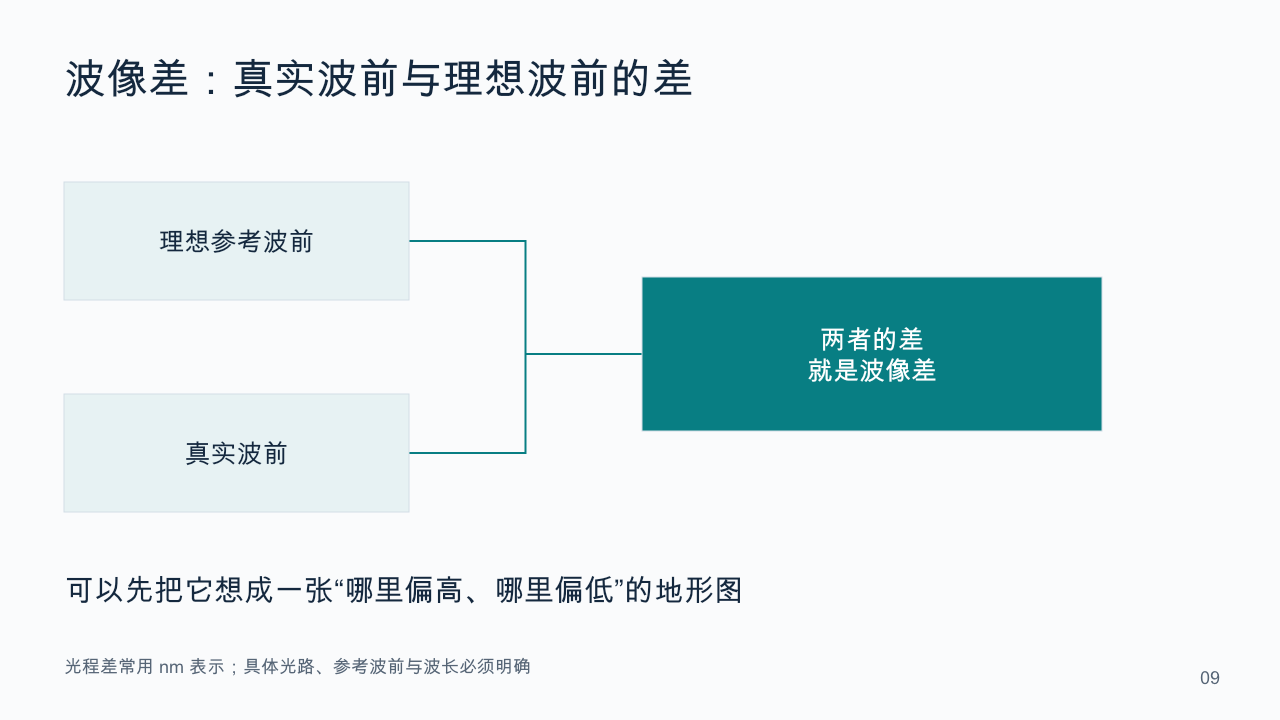

波像差是实际波前相对于选定理想参考波前的光程差，常用nm表示。把波前误差想成一张地形图：不同位置相对于理想波前有不同偏差，补偿器改变这张图的形状。这个比喻不代表机械表面高度就等于波像差；反射、折射及参考面定义都会影响换算。不要把源端驱动激光与投影系统的波前数值混用。 公开来源（核查日期 2026-10-12）： B. Dassen, TU/e 硕士论文，2019，§2.2–2.4，正文 pp.10–11：CLM/DLM/SLM https://pure.tue.nl/ws/portalfiles/portal/125712872/B_Dassen_Graduation_report_TUE.pdf Chapman & Sweeney, 1998：光刻光学装调、Jacobian 与 SVD https://digital.library.unt.edu/ark:/67531/metadc709579/m1/7/

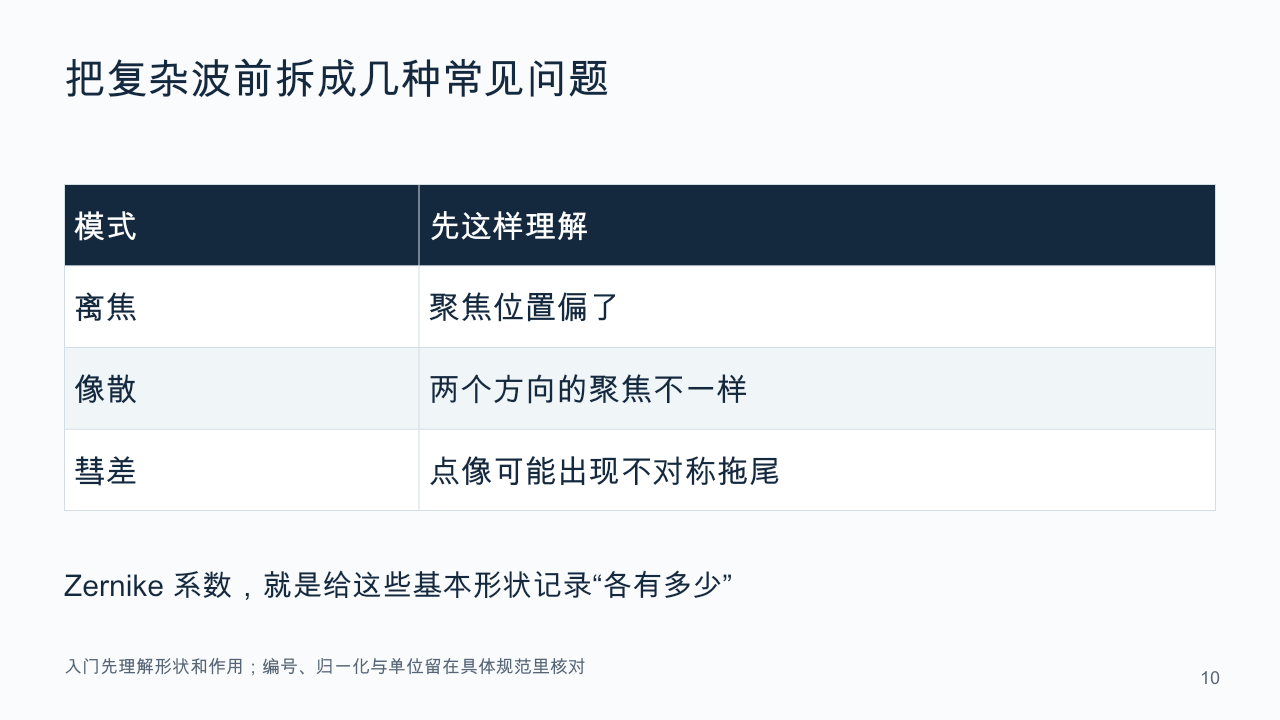

Zernike系数是一种描述波前形状的方法，每项系数相当于某种基本模式的含量。离焦是聚焦位置偏离选定参考；像散表现为不同方向的聚焦不同；彗差可能使离轴点像呈现不对称拖尾。本页给直观含义，不规定编号与正负方向。实际编号、归一化及瞳孔定义应以设备规范为准。 公开来源（核查日期 2026-10-12）： B. Dassen, TU/e 硕士论文，2019，§2.2–2.4，正文 pp.10–11：CLM/DLM/SLM https://pure.tue.nl/ws/portalfiles/portal/125712872/B_Dassen_Graduation_report_TUE.pdf

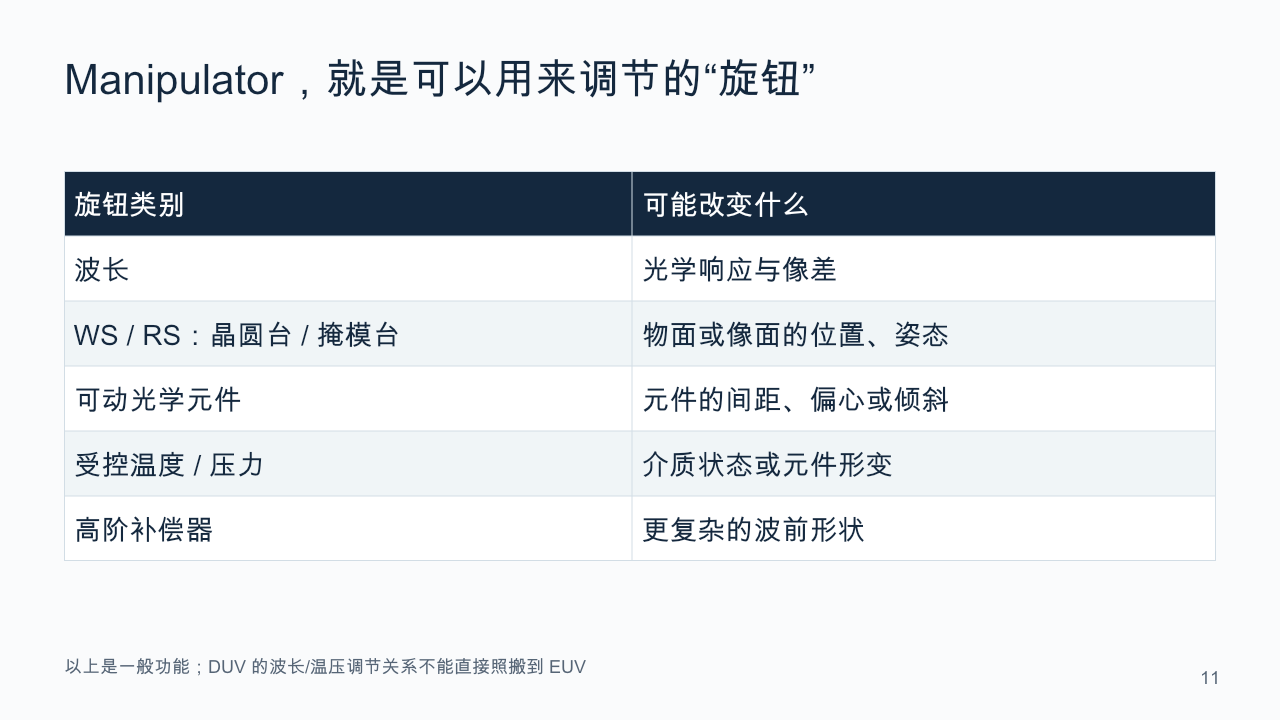

操纵量可以是波长、WS/RS的各个位置与姿态自由度、光学元件运动、受控温压或高阶补偿模式。WS通常指Wafer Stage晶圆台，RS通常指Reticle Stage掩模台。环境温压若只是扰动，就不应冒充可调旋钮。波长和介质温压影响折射成像是常见DUV语境，EUV各段须重新定义物理模型。具体设备的高阶补偿器实现不能只凭名字推断。 公开来源（核查日期 2026-10-12）： Yang et al., Applied Optics 58, 4176–4184 (2019)：投影系统波像差在线调节 https://doi.org/10.1364/AO.58.004176 TU/e 公开论文：Reticle Stage / Wafer Stage 命名 https://pure.tue.nl/ws/portalfiles/portal/47036964/799513-1.pdf ASML：EUV 光路与 NXE 反射式投影 https://www.asml.com/en/products/euv-lithography-systems

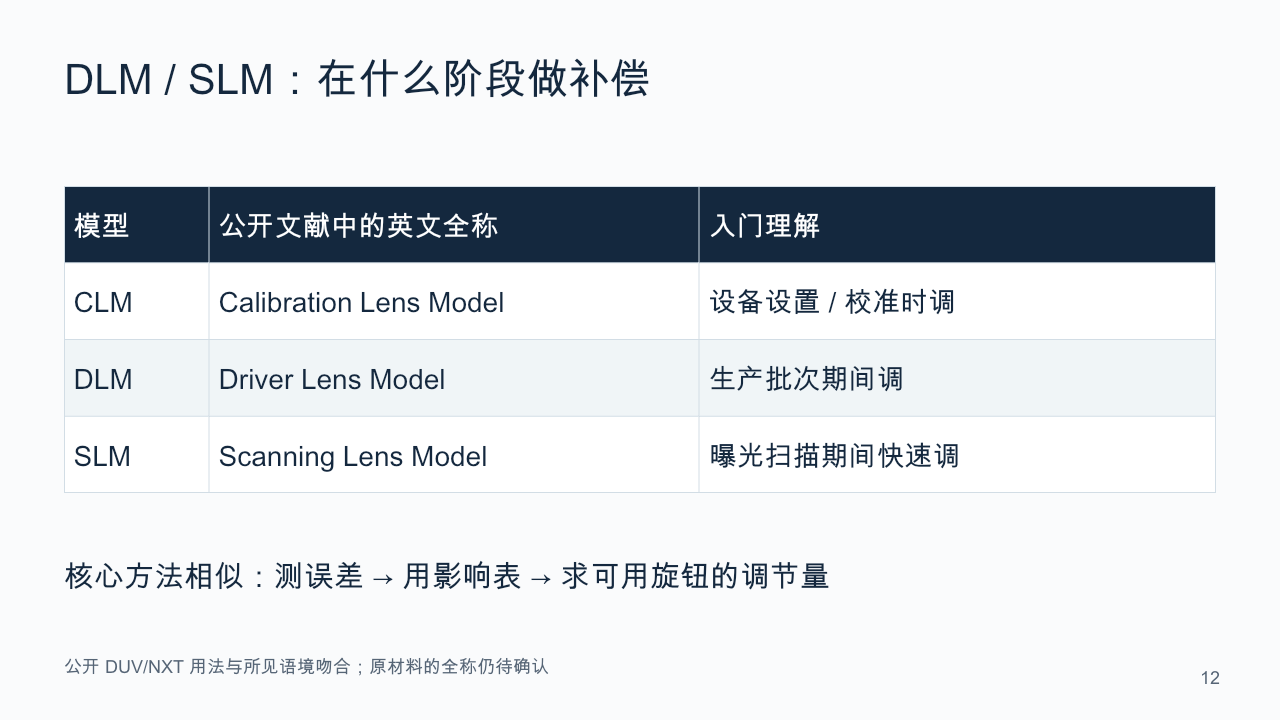

公开DUV/NXT文献B.Dassen2019§2.4将DLM展开为Driver Lens Model，SLM为Scanning Lens Model，另有CLM=Calibration Lens Model。分别面向生产批次、曝光扫描及设置校准，可用执行器的范围和速度不同。它们是模型/补偿层级的命名，不是每个名称都指一块硬件。依据操纵量组合，这是与所见材料相符的公开解释，仍须原术语表确认。在其他语境SLM也可能表示空间光调制器。 公开来源（核查日期 2026-10-12）： B. Dassen, TU/e 硕士论文，2019，§2.2–2.4，正文 pp.10–11：CLM/DLM/SLM https://pure.tue.nl/ws/portalfiles/portal/125712872/B_Dassen_Graduation_report_TUE.pdf ASML 公开专利 US20210364929A1：波前目标与光刻性能优化 https://patents.google.com/patent/US20210364929A1/en

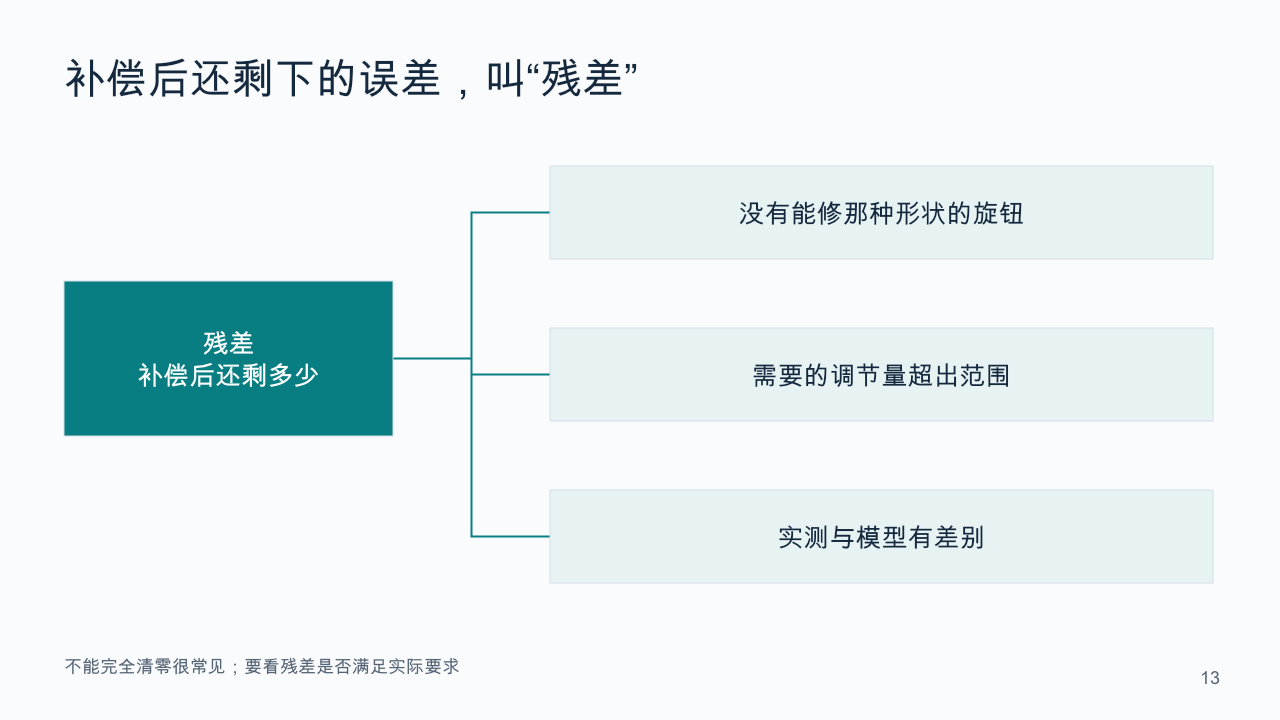

残差是补偿后的输出与目标之间的差。它可能来自执行器不能产生所需形状、调节范围不足、模型与工作点变化、测量噪声、迟滞和动态响应等。小的波前RMS也不自动代表所有图形的尺寸和位置都改善，应验证实际成像指标。本页强调“压小”和“清零”不同，不引入高阶求解公式。 公开来源（核查日期 2026-10-12）： Chapman & Sweeney, 1998：光刻光学装调、Jacobian 与 SVD https://digital.library.unt.edu/ark:/67531/metadc709579/m1/7/ ASML 公开专利 US20210364929A1：波前目标与光刻性能优化 https://patents.google.com/patent/US20210364929A1/en

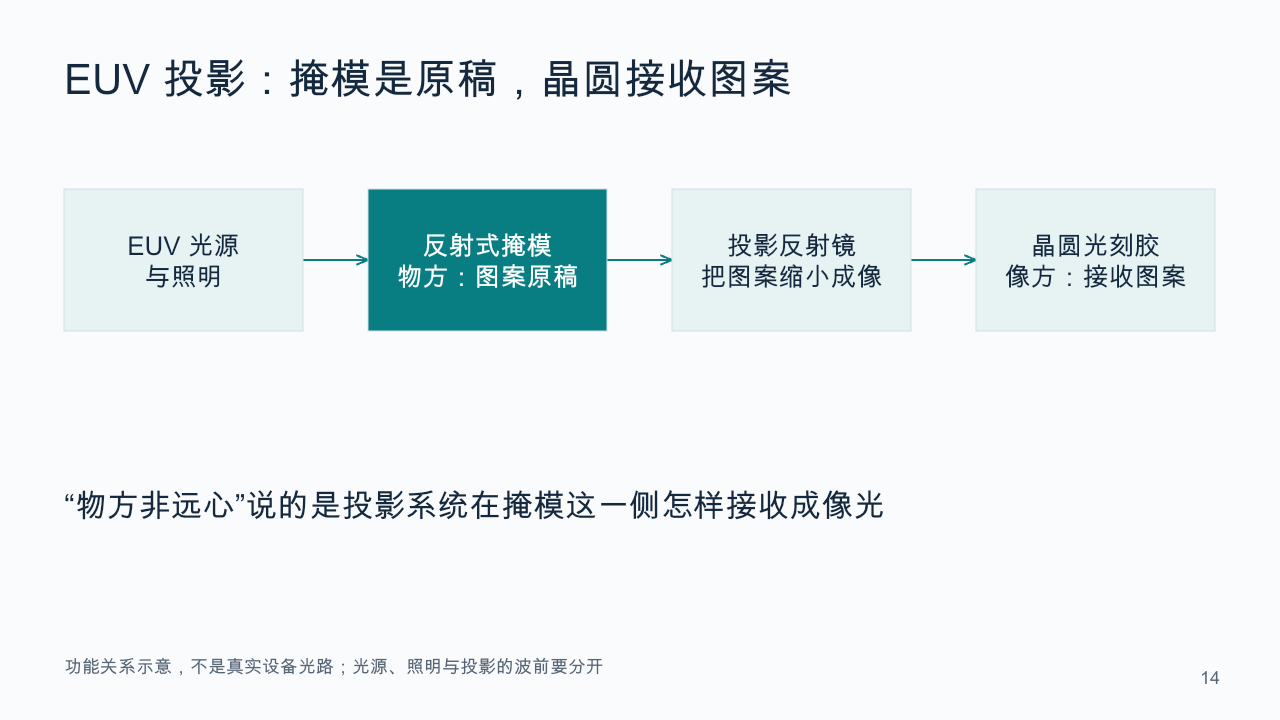

EUV光源产生EUV光，照明系统把光送到反射式掩模，掩模图形通过多面投影反射镜缩小成像到晶圆光刻胶。对于投影成像系统，掩模侧叫物方，晶圆侧叫像方。图中只是功能关系，不是实际折叠光路。驱动激光波前、照明光瞳与投影波像差应分别定义和测量。 公开来源（核查日期 2026-10-12）： ASML：EUV 光路与 NXE 反射式投影 https://www.asml.com/en/products/euv-lithography-systems

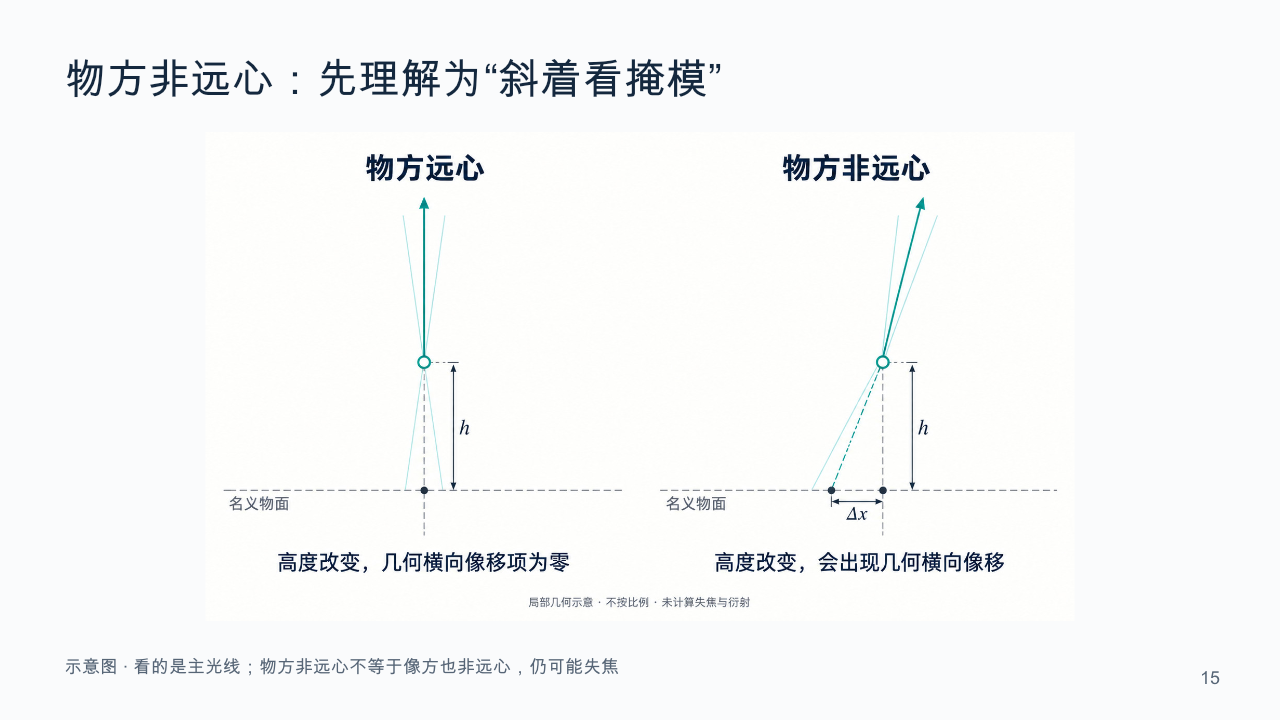

图仅显示物方局部几何。主光线是每束成像光的参考线。若它在物方垂直于名义物面，高度变化不带来这一阶横向几何偏移；若有倾角，点沿法线抬高，回投影到名义物面的横坐标改变，再映射到固定像面便有像移。这里的“正着看/斜着看”是比喻，不能理解为所有光线都平行。图中的Δx是物方回投影偏移，晶圆位移还需倍率映射。AI概念插图，不按比例。 公开来源（核查日期 2026-10-12）： Harned et al., EUVL Symposium 2007，slide 13：高度—像移公式 https://euvlsymposium.lbl.gov/pdf/2007/ET-08-Harned.pdf

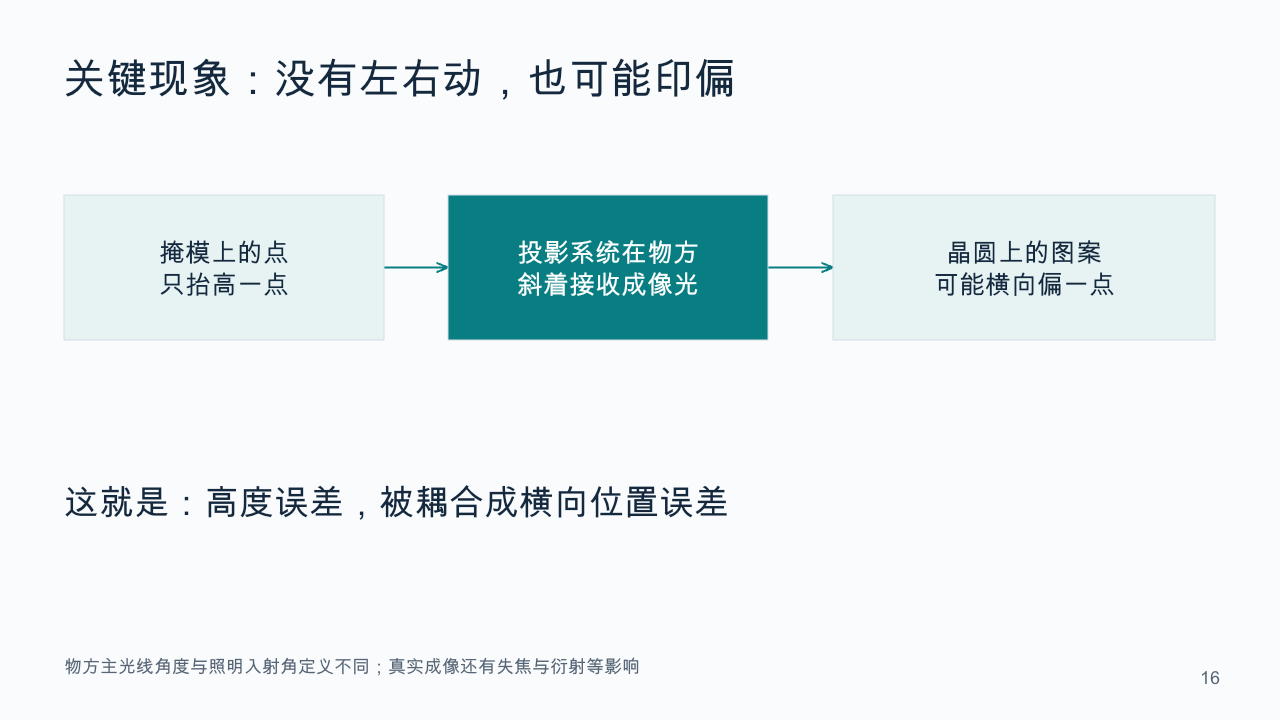

物方非远心时，保持某掩模点的横坐标不变，只改变其高度，可使固定晶圆面上的局部几何位置改变。物方角度是成像主光线相对局部法线的倾角，不是随便一束入射照明光的角度。光束仍有张角。真实图像还受散焦、衍射、遮挡及像差影响，所以几何像移是一项贡献，而不是完整成像预测。 公开来源（核查日期 2026-10-12）： Harned et al., EUVL Symposium 2007，slide 13：高度—像移公式 https://euvlsymposium.lbl.gov/pdf/2007/ET-08-Harned.pdf Erdmann et al., Adv. Opt. Techn. 2017：EUV mask 3D 效应 https://www.frontiersin.org/journals/advanced-optical-technologies/articles/10.1515/aot-2017-0019/pdf

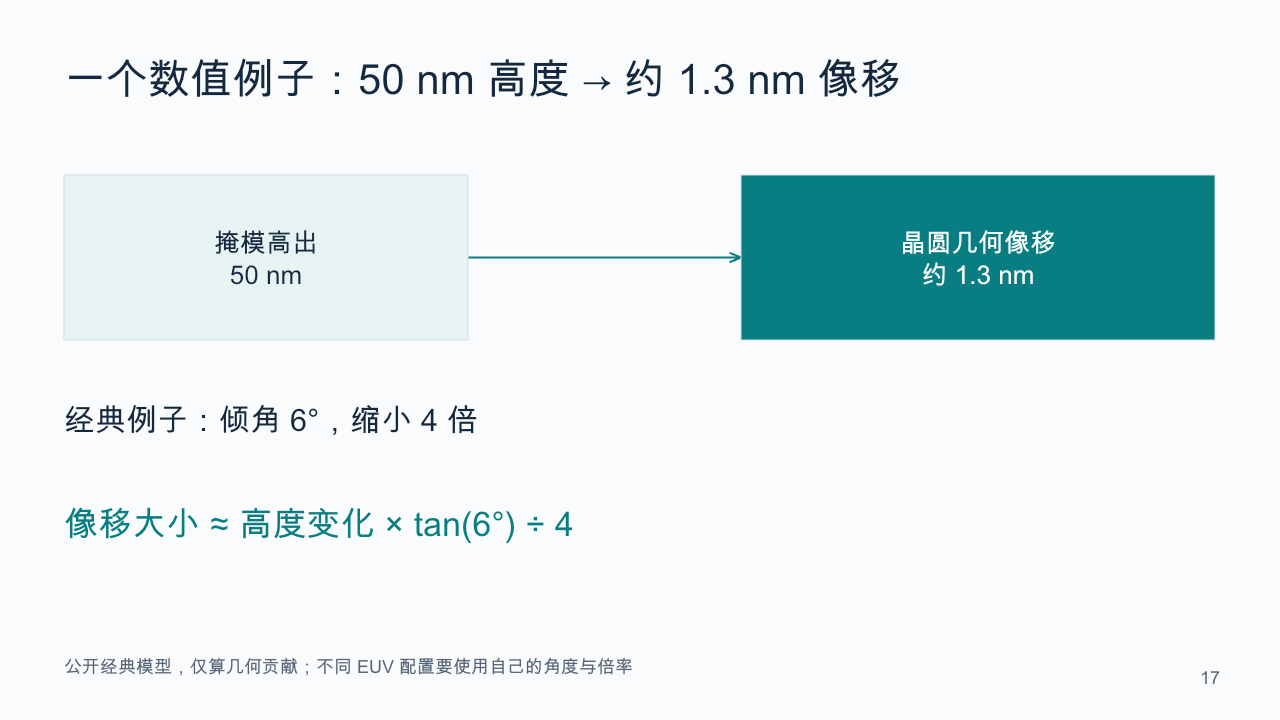

使用历史公开几何模型：6°物方倾角、4倍缩小。像移大小=|h|tan6°/4。h=50nm时为1.3138nm；h=100nm时为2.6276nm。本页只讲数值大小，不讨论真实stage坐标下的正负号。这是局部一阶几何项，不是最终套刻残差。HighNA公开系统采用4×/8×各向异性缩小，不能把1/4用到所有方向。 公开来源（核查日期 2026-10-12）： Harned et al., EUVL Symposium 2007，slide 13：高度—像移公式 https://euvlsymposium.lbl.gov/pdf/2007/ET-08-Harned.pdf ASML，2024-01-25：High NA 各向异性 4×/8× 缩小 https://www.asml.com/en/company/stories/2024/5-things-high-na-euv

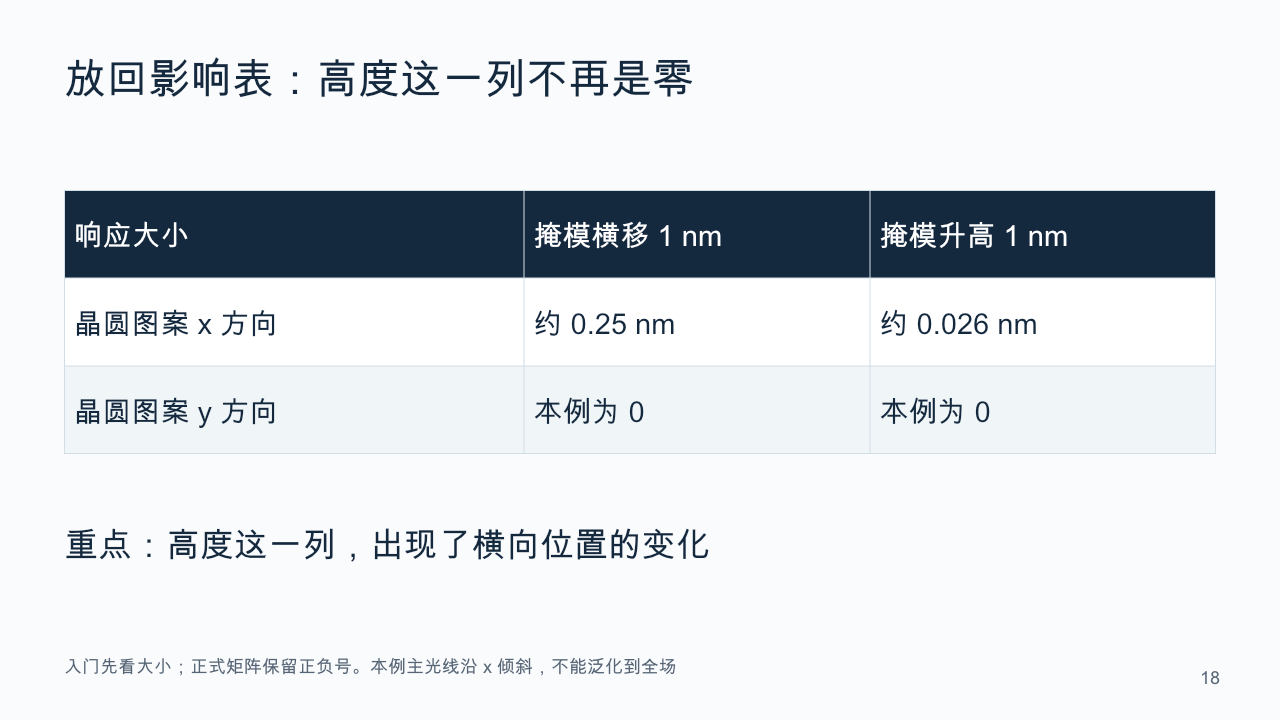

本页故意先展示响应大小，不保留坐标决定的正负号。假设等倍率4倍缩小且主光线沿x倾斜6°。掩模x横移1nm，引起晶圆x几何位移大小0.25nm；掩模高度改变1nm，引起晶圆x几何位移大小约0.0263nm；本例y行对这两种扰动为0。正式带符号矩阵在示意局部m=−1/4坐标下为[[-0.25,+0.026276],[0,0]]。真实场方向与两个方向倍率可以不同，不能只看这张幅值表作多输入相加。 公开来源（核查日期 2026-10-12）： Harned et al., EUVL Symposium 2007，slide 13：高度—像移公式 https://euvlsymposium.lbl.gov/pdf/2007/ET-08-Harned.pdf

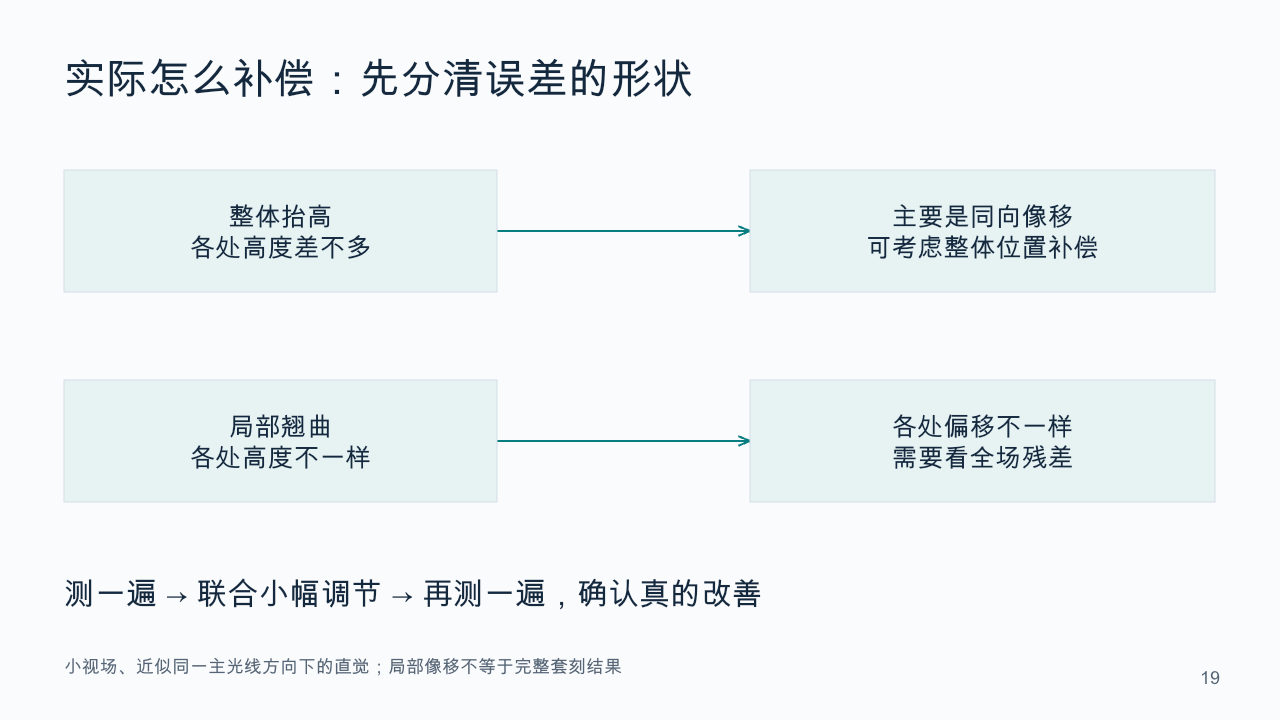

在局部主光线方向与几何高度系数近似恒定时，掩模整体等量升高主要产生同向像移；局部翘曲会造成位置相关的像移。整体平移旋钮能修同向部分，却不能消除任意局部形状。实际处理应同时区分面内形变、面外高度与厚掩模3D效应。工程流程为测量、求解可用执行器指令、小范围实施及重新测量，并检查图形位置、清晰度和尺寸。 公开来源（核查日期 2026-10-12）： Harned et al., EUVL Symposium 2007，slide 13：高度—像移公式 https://euvlsymposium.lbl.gov/pdf/2007/ET-08-Harned.pdf Erdmann et al., Adv. Opt. Techn. 2017：EUV mask 3D 效应 https://www.frontiersin.org/journals/advanced-optical-technologies/articles/10.1515/aot-2017-0019/pdf

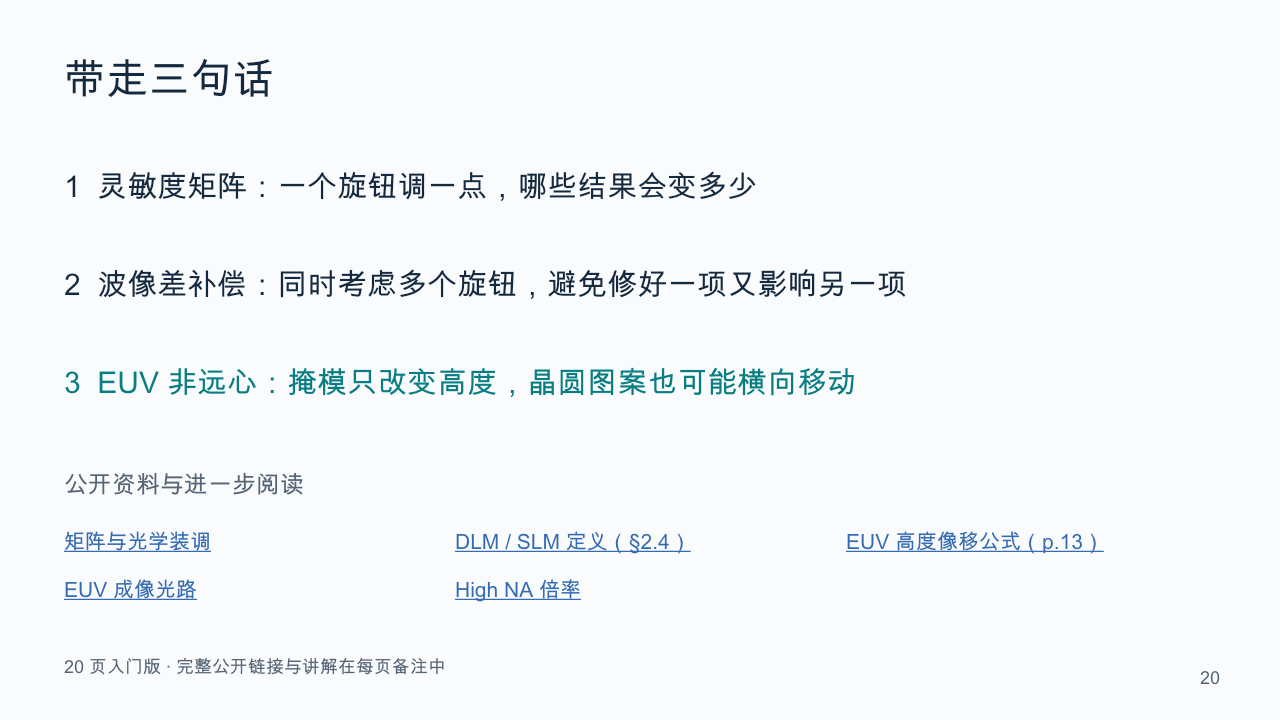

三句话：矩阵是局部影响表；波像差补偿联合选择可用操纵量；EUV物方非远心可把掩模高度扰动转为晶圆横向几何像移。读表必须知道单位、工作点与坐标，实际补偿要看实测残差。资料链接是公开来源，不包括原内部材料。DLM/SLM定义的来源为2019年DUV/NXT公开案例。 公开来源（核查日期 2026-10-12）： Chapman & Sweeney, 1998：光刻光学装调、Jacobian 与 SVD https://digital.library.unt.edu/ark:/67531/metadc709579/m1/7/ B. Dassen, TU/e 硕士论文，2019，§2.2–2.4，正文 pp.10–11：CLM/DLM/SLM https://pure.tue.nl/ws/portalfiles/portal/125712872/B_Dassen_Graduation_report_TUE.pdf Harned et al., EUVL Symposium 2007，slide 13：高度—像移公式 https://euvlsymposium.lbl.gov/pdf/2007/ET-08-Harned.pdf ASML：EUV 光路与 NXE 反射式投影 https://www.asml.com/en/products/euv-lithography-systems ASML，2024-01-25：High NA 各向异性 4×/8× 缩小 https://www.asml.com/en/company/stories/2024/5-things-high-na-euv
